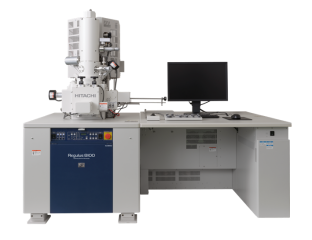

掃描電子顯微鏡（SEM）通過電子束掃描樣品表面，利用二次電子、背散射電子等信號成像，分辨率可達納米級（1-10nm），可直觀觀察樣品微觀形貌、成分分布及缺陷特征。軍用標準下的 SEM 檢查需結合制樣前處理（如開封、切片），適用于微電子器件、失效元器件及分立器件的微觀分析。
| 項目概述
掃描電子顯微鏡（SEM）通過電子束掃描樣品表面，利用二次電子、背散射電子等信號成像，分辨率可達納米級（1-10nm），可直觀觀察樣品微觀形貌、成分分布及缺陷特征。軍用標準下的 SEM 檢查需結合制樣前處理（如開封、切片），適用于微電子器件、失效元器件及分立器件的微觀分析。
| 測試目的
1.可靠性評估：
檢測鍵合絲根部裂紋（直徑≤25μm 的金絲微觀損傷）；
分析焊料層（如 SnAgCu 合金）的顯微組織及空洞分布；
2. 工藝驗證：驗證封裝工藝（如回流焊溫度曲線）對微觀結構的影響。
| 試驗標準
GJB 4027B-2021、GJB 128B-2021、GJB 548C-2021
| 服務產品/領域
制造業、航空航天與汽車工業、電子行業、材料與科研領域、研發批產檢測等。
| 項目優勢
1、納米級缺陷識別：可觀察到 10nm 級的界面裂紋、氧化層破損；
2、三維形貌重建：通過多角度 SEM 成像模擬焊點三維形態，評估應力集中風險；
3、與電性能關聯：如鍵合界面氧化程度與接觸電阻的相關性分析。
| 美信優勢
1、專業團隊：擁有多名經驗豐富的檢測工程師和技術專家。
2、先進設備：配備國際領先的檢測設備，確保檢測結果的準確性和可靠性。
3、高效服務：快速響應客戶需求，提供一站式高效檢測服務。
4、權威認證：實驗室通過ISO/IEC 17025認證，檢測報告具有國際公信力。
