鍍覆孔（PTH，Plated Through-Hole）是PCB（印制電路板）中用于層間導電連接的關鍵結構。
| 項目背景
鍍覆孔（PTH，Plated Through-Hole）是PCB（印制電路板）中用于層間導電連接的關鍵結構。
| 項目概述
常用的鍍覆孔檢測方法包括：

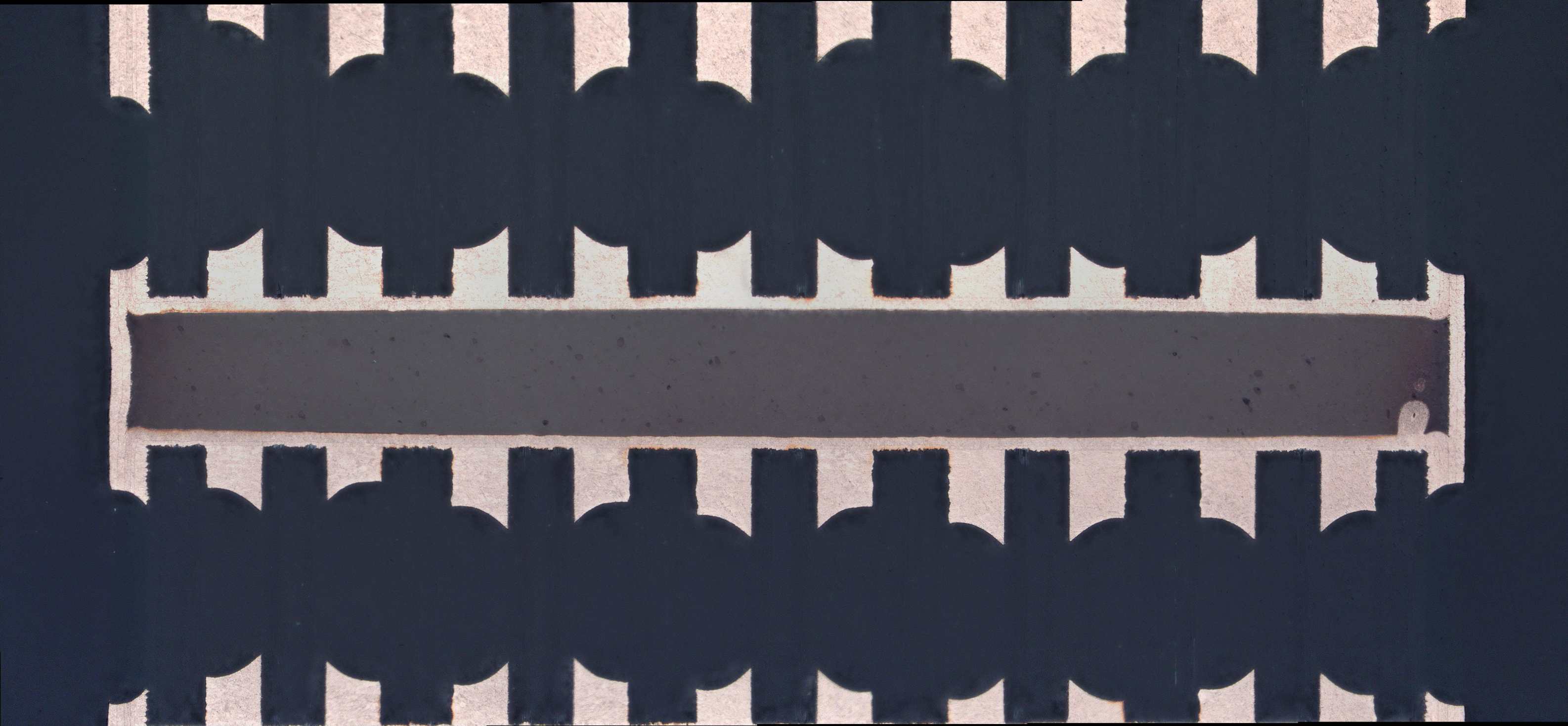

(1) 顯微切片分析
步驟：
取樣：切割包含目標孔的PCB區域。
鑲嵌：用樹脂封裝樣品。
研磨拋光：制備光滑橫截面。
顯微鏡觀察：使用金相顯微鏡或SEM（掃描電鏡）檢查孔壁鍍層質量。
適用標準：
IPC-TM-650 2.1.1（微切片制備方法）
IPC-A-600（PCB驗收標準）
（2）背光檢測
通過透光檢查孔壁鍍銅的連續性，適用于快速篩選缺陷。
| 測試目的
1. 評估孔壁鍍銅的厚度、均勻性和完整性。
2. 測量鍍層厚度是否符合標準（如IPC-6012、IPC-A-600）。
3. 檢查是否存在孔銅裂紋、空洞、分離、芯吸（過度）等缺陷。
| 試驗標準
IPC-6012：剛性PCB性能規范
IPC-A-600：PCB可接受性標準
IPC-TM-650 2.1.1：切片手動和半自動制作法
QJ 832B航天用多層印制電路板試驗方法
QJ 519A印制電路板試驗方法
QJ 831B航天用多層印制電路板通用規范
| 服務產品/領域
涉及的產品：印制電路板 PCB FPC
涉及的領域：消費電子、汽車電子、航空航天電子產品。
| 項目優勢
1、專業團隊：擁有多名經驗豐富的檢測工程師和技術專家。
2、先進設備：配備國際領先的檢測設備，確保檢測結果的準確性和可靠性。高準確度和精密度、適用性強、方法基礎性強。
3、高效服務：快速響應客戶需求，提供一站式高效檢測服務。
4、權威認證：實驗室通過ISO/IEC 17025認證，檢測報告具有國際公信力。
